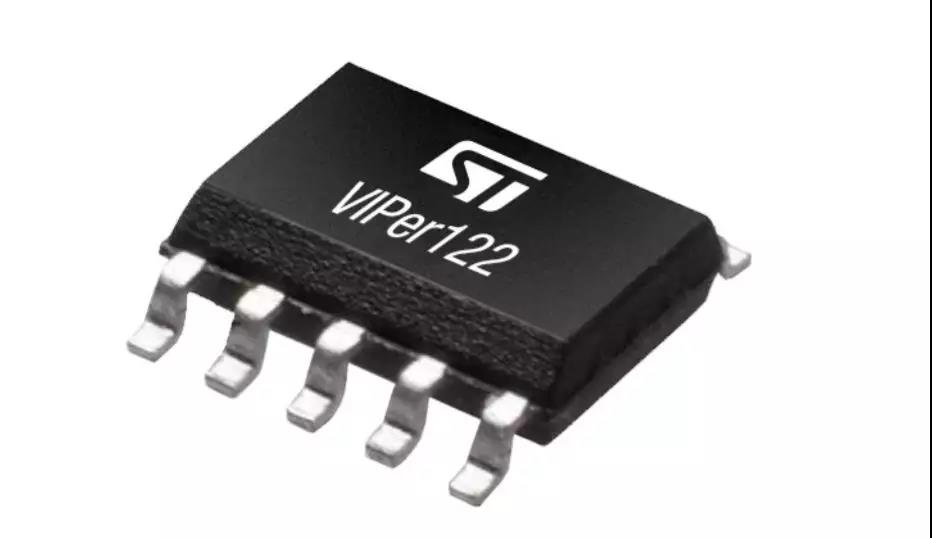

為進一步幫助客戶提升產品性價比和市場競爭力，意法半導體已經將VIPer12升級到VIPer122。VIPer122是一款730V高壓轉換器，可在無負載時實現極低的輸入功率，并在輕負載時實現非常高的效率。因此，VIPer122系列產品適用于高性價比的市場應用，如家用電器、IoT、照明和電機驅動等。
【VIPer122 系列器件】
VIPer122系列器件采用10引腳的封裝方式，包括：1個GND、1個VCC、1個NC、1個EA-OUT、1個EA-IN和5個DRAIN。其中，內置高壓開關啟動偏置電流來自DRAIN。

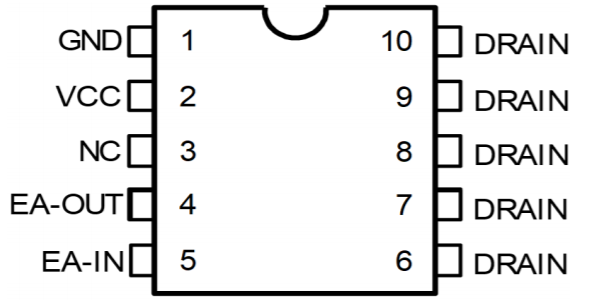

【VIPer122 管腳圖】
在VIPer122系列器件內部，不僅配備730 V耐用型功率MOSFET，還融合了PWM控制，這使得該器件成為一款高性能的高壓轉換器。同時，VIPer122系列器件嵌入了高壓?jiǎn)?dòng)和電流檢測電路，以幫助客戶減少BoM中的元件數量，降低產品設計復雜性并節約成本。此外，VIPer122還具有出色的低功耗特性，230VAC時無負載輸入功率僅為40 mW。

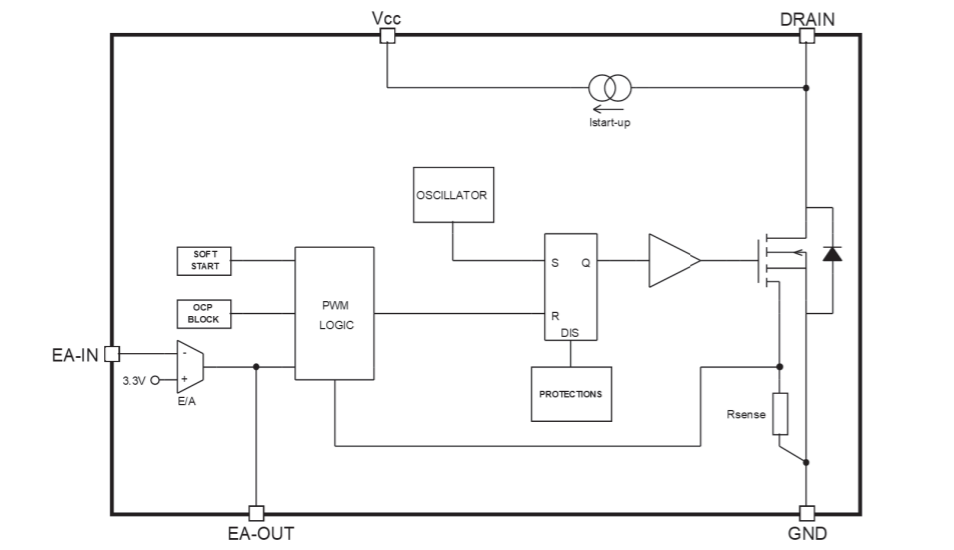

【VIPer122 系統框圖】
VIPer122系列器件另一個值得關注的點是給客戶產品帶來多方位的、充分的保護。
首先，VIPer122系列器件帶有頻率抖動功能。該功能能夠幫助降低EMI（電磁干擾），并允許產品設計過程中使用更小的濾波器。
其次是短路保護和VCC鉗位保護。當發生短路事故時，VIPer122系列器件能夠給予系統電路充分的保護，如果短路事件持續50 ms將會出現跳閘。如果跳閘，設備將停止運轉1秒鐘，然后自動重啟。在VCC鉗位保護方面，有兩種情況會觸發保護電路：其一是一次漏電流達到ILIM閾值；其二是VCC引腳上注入的鉗位電流達到ICC_FAIL閾值。和短路保護一樣，當VCC鉗位保護出現跳閘時，設備停止運轉1秒，然后自動重啟。
第三，VIPer122系列器件具有過熱關斷設置。當系統溫度超過設定閥值以后，熱關斷將起作用，關閉輸出使得系統功耗下降，溫度降低。當溫度下降到設定值后，系統重新恢復工作。
