讓穿戴設備變得更小、更薄、密封更好
意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）推出微型無線充電芯片組，可節省電路板空間，簡化機殼設計和密封，縮短研發周期，適用于超級緊湊的穿戴式運動設備、健身監視器、醫療傳感器和遙控器。

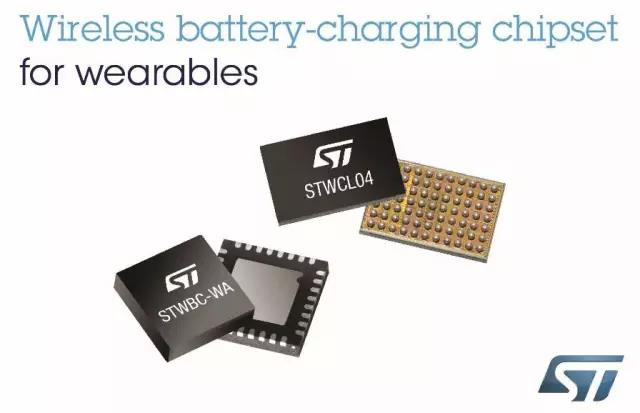

STWBC-WA充電發射控制器配合STWLC04無線充電接收器，采用比市面上其它無線充電芯片組所用線圈更小的線圈，在接收端只使用11mm直徑的線圈，在發射端使用20mm線圖，可以傳輸高達1W的電能，讓應用設備的外觀尺寸變得更小、更纖薄。如果在發射端使用大線圈和全橋電路，輸電能力可提高到 3W。因?yàn)椴辉傩枰獋鹘y(tǒng)充電接口，無線充電可以簡化外殼設計和密封技術，防止塵土或水汽進入機器內部。
這款全功能芯片組支持鋰離子電池或鋰聚電池?zé)o線充電，并包括安全功能，例如異物檢測(FOD，F(xiàn)oreign-Object Detection)、主動發射器存在檢測、接收器過熱保護。發射器芯片內置驅動器，本機支持半橋和全橋拓?fù)?，配套固件配置?jiǎn)單且可以選擇，方便客戶快速開發整體方案或定制應用。接收器芯片支持直接充電，可縮小電路板尺寸，并內置32位微控制器內核、具有同步整流功能的高效降壓轉換器和內部驅動器。
有了意法半導體的即插即用STEVAL-ISB038V1評估板套件，開發人員可以快速啟動無線充電項目。該開發套件包括發射器電路板和接收器電路板[1]。通過圖形用戶界面(GUI，Graphical User interface)，開發人員能夠監視系統行為，優調參數。除Gerber文件和物料清單外，套件還包括用戶手冊。
STWBC-WA發射控制器采用VFQFPN32封裝。STWLC04接收芯片采用3.12mm x 4.73mm的77凸點倒裝片封裝。STEVAL-ISB038V1評估板套件在經銷商處有售。
